WeX5集成Echarts

我们做网站或者应用的时候,很多需要数据统计报表,现在给大家介绍一款百度的报表控件,效果不错,兼容ie8+以上等主流浏览器。

什么是ECharts

EChartsEnterprise Charts),商业级数据图表,一个纯Javascript的图表库,可以流畅的运行在PC和移动设备上,兼容当前绝大部分浏览器(IE6/7/8/9/10/11,chrome,firefox,Safari等),底层依赖轻量级的Canvas类库ZRender,提供直观,生动,可交互,可高度个性化定制的数据可视化图表。创新的拖拽重计算、数据视图、值域漫游等特性大大增强了用户体验,赋予了用户对数据进行挖掘、整合的能力。

支持折线图(区域图)、柱状图(条状图)、散点图(气泡图)、K线图、饼图(环形图)、雷达图(填充雷达图)、和弦图、力导向布局图、地图、仪表盘、漏斗图、事件河流图等12类图表,同时提供标题,详情气泡、图例、值域、数据区域、时间轴、工具箱等7个可交互组件,支持多图表、组件的联动和混搭展现。

WeX5集成ECharts步骤

第一步:下载Echarts资源;

https://github.com/ecomfe/echarts/archive/2.2.1.zip

第二步:将Echarts资源复制到/UI2/demo/misc/echarts目录;

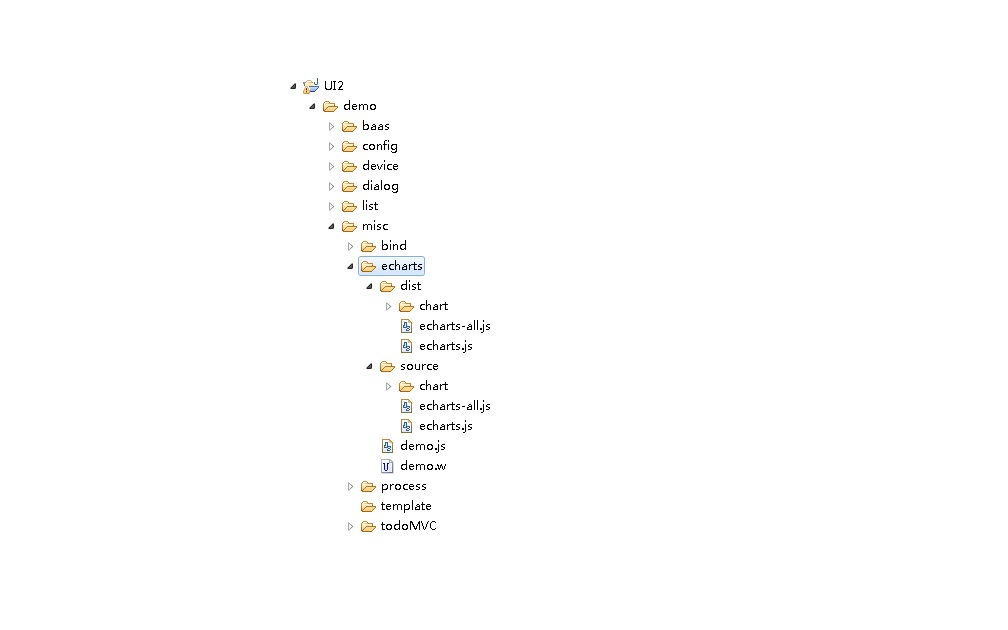

只需要复制Echarts中build后的结果,复制后的目录结构如下:echart-dir



其中/UI2/demo/misc/echarts/dist是Echarts压缩后的结果, 用来发布使用,/UI2/demo/misc/echarts/source是Echarts源码,用来开发调试使用。

第三步:创建w文件,并在相应的js文件中引用Echarts

/UI2/demo/misc/echarts/demo.w文件内容如下:

1
2
3
4
5
6
7
<?xml version="1.0" encoding="utf-8"?>
<div xmlns="http://www.w3.org/1999/xhtml" xid="window" class="window"
    component="$UI/system/components/justep/window/window"
    design="device:pc">
  <div component="$UI/system/components/justep/model/model" xid="model" onLoad="modelLoad"/>
  <div xid="main" style="width:100%;height:600px" class="main"/>
</div>

/UI2/demo/misc/echarts/demo.js内容如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
define(function(require) {
    var $ = require("jquery");
    var justep = require("$UI/system/lib/justep");
    require("./dist/echarts-all");
    var Model = function() {
        this.callParent();
    };
    Model.prototype.modelLoad = function(event) {
        var option = {
            tooltip : {
                trigger: 'axis'
            },
            legend: {
                data:
['蒸发量','降水量']
            },
            toolbox: {
                show : true,
                feature : {
                    mark : {show: true},
                    dataView : {show: true, readOnly: false},
                    magicType : {show: true, type: ['line', 'bar']},
                    restore : {show: true},
                    saveAsImage : {show: true}
                }
            },
            calculable : true,
            xAxis : [
                {
                    type : 'category',
                    data : ['1月','2月','3月','4月','5月','6月','7月','8月','9月','10月','11月','12月']
                }
            ],
            yAxis : [
                {
                    type : 'value',
                    splitArea : {show : true}
                }
            ],
            series : [
                {
                    name:'蒸发量',
                    type:'bar',
                    data:[2.0, 4.9, 7.0, 23.2, 25.6, 76.7, 135.6, 162.2, 32.6, 20.0, 6.4, 3.3]
                },
                {
                    name:'降水量',
                    type:'bar',
                    data:[2.6, 5.9, 9.0, 26.4, 28.7, 70.7, 175.6, 182.2, 48.7, 18.8, 6.0, 2.3]
                }
            ]
        };
        var myChart = echarts.init(this.getElementByXid('main'));
        myChart.setOption(option);
    };
    return Model;
});

说明:
1. 在demo.js文件中,通过require(“./dist/echarts-all”)加载了Echarts, 之后就可以使用echarts全局变量;
2. 在model的onLoad事件中, 通过全局变量echarts初始化一个myChart对象, 并为为myChart设置参数。

第四步 好,大功告成,来看看运行效果

启动WeX5上的小猫(Tomcat),在chrome浏览器输入http://localhost:8080/x5/UI2/demo/misc/echarts/demo.w看看运行效果吧….

附件:Echarts案例
